DR, disjuntor e DPS: qual problema cada proteção enfrenta?

Três perguntas para não confundir funções

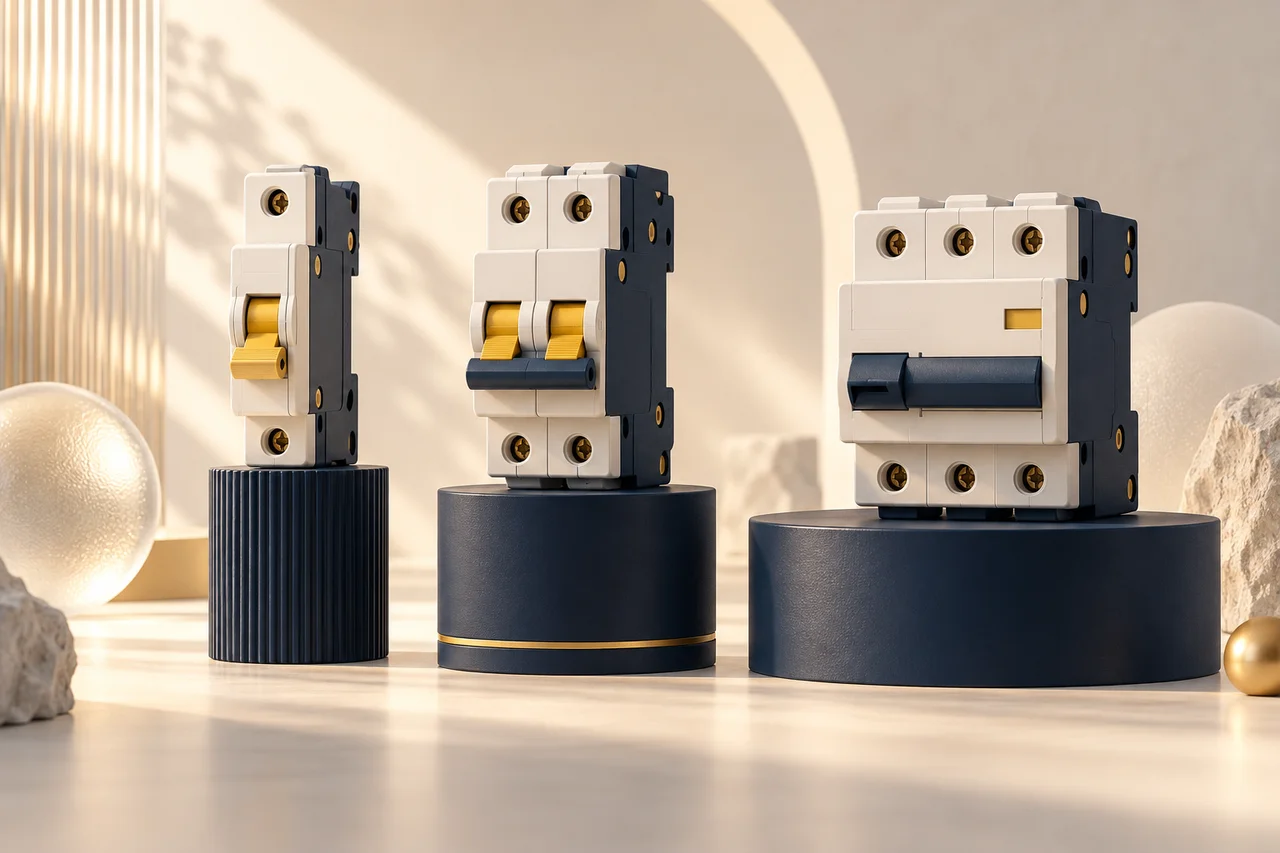

Há corrente acima dos limites considerados para o circuito? Existe corrente diferencial-residual? A instalação está exposta a sobretensões transitórias? As perguntas descrevem problemas distintos. O quadro visual é um mapa de funções, não uma sequência de montagem. Encontrar três dispositivos num quadro não comprova seleção, coordenação ou instalação adequadas.

Disjuntor: sobrecorrente

Na aplicação usual de um disjuntor termomagnético, a proteção considera sobrecarga e curto-circuito. Seleção envolve características do circuito, do dispositivo e da falta prevista; não basta escolher uma corrente nominal porque um aparelho tem potência parecida. A Schneider apresenta a distinção térmica/magnética no contexto de proteção de motores [S4]. O caso de um circuito final precisa de critérios próprios.

DR: corrente diferencial-residual

O dispositivo diferencial-residual observa o desequilíbrio entre as correntes nos condutores ativos monitorados. Não se resume a medir a resistência de uma haste. “DR” pode ser usado como expressão geral: um IDR não incorpora a função de proteção contra sobrecorrente; um DDR combina funções diferenciais e de sobrecorrente. Essa distinção é descrita pelo fabricante [S5].

Uma limitação importante da explicação sobre choque

Não escrevemos que um DR elimina qualquer risco. Há condições de contato e de corrente em que não se pode esperar que a função diferencial resolva o evento. Tipo, sensibilidade, tempo de atuação e coordenação dependem do projeto. Também não se deve usar o DR como justificativa para retirar o PE ou improvisar a instalação. A função de um dispositivo não substitui todas as medidas de proteção.

DPS: sobretensões transitórias

O DPS limita sobretensões transitórias e conduz correntes de surto conforme sua aplicação. A descrição de função é apoiada no material do fabricante [S6]. Ele não deve ser confundido com disjuntor nem com uma solução para toda variação persistente da tensão. Sua escolha e as conexões exigem analisar o sistema e a coordenação; esta página não prescreve posição universal antes ou depois de outro dispositivo.

Exercício: classifique o fenômeno, não o produto pela aparência

Caso A: um circuito demanda corrente excessiva por um período. Caso B: parte da corrente segue um caminho fora dos condutores ativos monitorados. Caso C: um evento produz sobretensão transitória. Qual função investigar? Respostas: A, proteção contra sobrecorrente; B, proteção diferencial-residual; C, proteção contra surtos. O exercício identifica funções: não é diagnóstico de uma instalação nem seleção de modelo.

O erro de procurar um único número

A corrente nominal em ampères e a corrente diferencial-residual em miliampères descrevem grandezas de seleção diferentes. Ler “40 A” e “30 mA” não significa que um aparelho suporte uma corrente e proteja todas as situações por causa desses dois números. No exemplo, são apenas rótulos hipotéticos: não recomendamos esses valores para um circuito. A avaliação considera o conjunto de características.

O próximo passo para uma instalação existente

Reúna o diagrama, os registros disponíveis e a finalidade da avaliação. Fotos devem ser obtidas sem abrir partes que exponham risco. A Protovolt pode definir inspeção e projeto de adequação com escopo claro. Um desarme recorrente pede investigação; não deve ser resolvido simplesmente aumentando proteção nominal ou retirando uma função.
