Corrente contínua e alternada: gráficos, frequência e valor eficaz
Uma linha constante e uma onda senoidal contam histórias diferentes. Aprenda a ler os eixos e a reconhecer qual valor está sendo informado antes de comparar duas fontes.
Conteúdo educativo com modelos conceituais. Não substitui projeto, inspeção ou orientação profissional para uma instalação real.
O QUE VOCÊ VAI ENTENDER
Interpretar uma forma de onda antes de comparar seus números.
- Leia tempo, unidade e referência de sinal no gráfico.
- Diferencie ciclo completo, pico, média e valor eficaz.
- Use Upico/√2 apenas sob a hipótese de senoide pura com média zero.
Nesta leitura
- CC e CA: o que muda de sentido
- Comece pelos eixos, não pelo formato
- Variar não basta para ser alternada
- Período e frequência: conte o ciclo inteiro
- Pico, pico a pico e média não são sinônimos
- Valor eficaz: compare o efeito no mesmo resistor
- Mesmo pico não garante o mesmo valor eficaz
- A especificação do instrumento também importa
- Do aprendizado à demanda de engenharia
- Três desafios progressivos
CC e CA: o que muda de sentido
Corrente contínua, CC ou DC, tem sentido unidirecional; corrente alternada, CA ou AC, inverte seu sentido periodicamente [S1]. Neste artigo comparamos uma CC constante e uma CA senoidal simétrica. Os gráficos mostram tensão u(t) entre dois pontos de referência. Em um resistor ideal positivo, i(t) = u(t)/R: nesse modelo, a corrente acompanha o sinal da tensão. Não use esse comportamento resistivo como descrição de qualquer equipamento.
Comece pelos eixos, não pelo formato

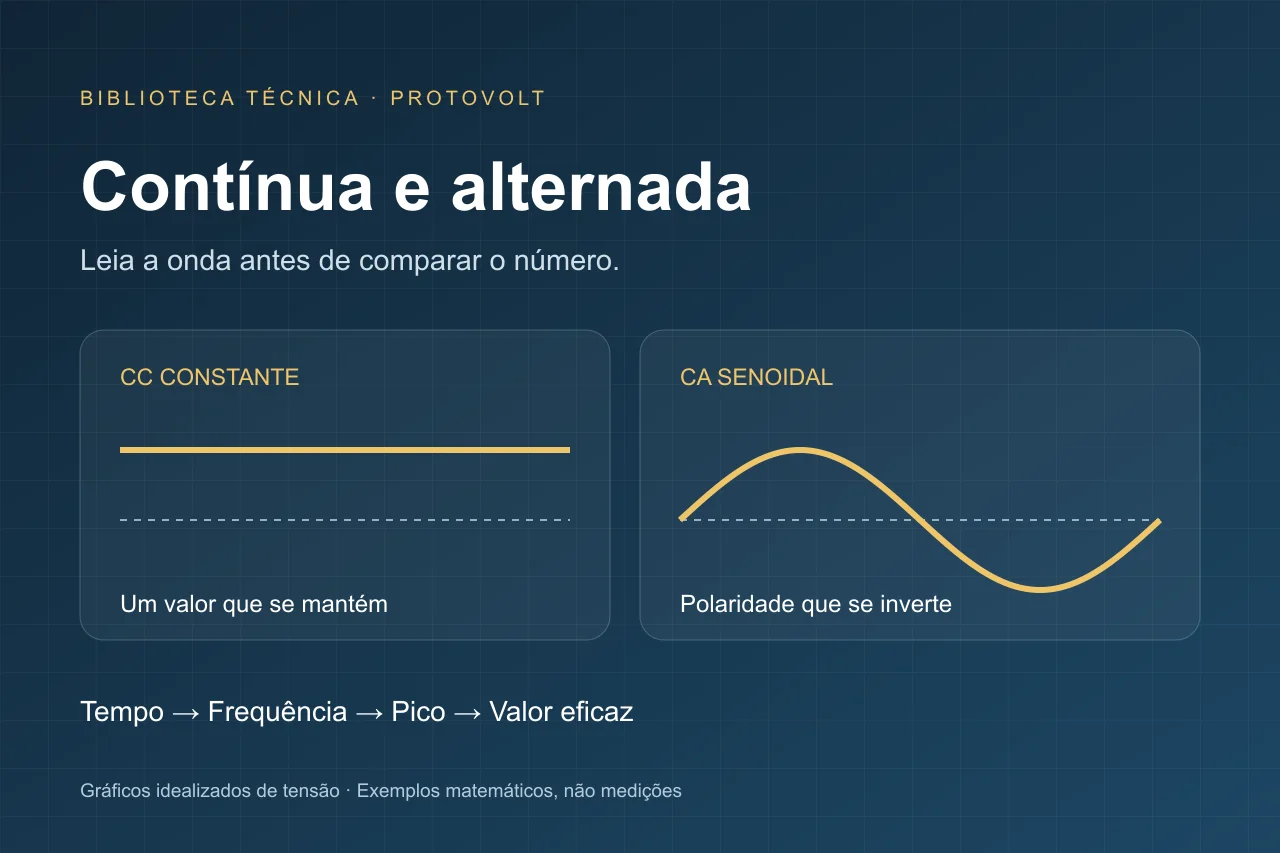

No gráfico, o eixo horizontal mostra tempo em milissegundos (ms); o vertical mostra tensão em volts (V). A linha de CC permanece em +12 V no intervalo ilustrado. A senoide percorre valores entre +12 V e −12 V, com média zero em um ciclo completo. O sinal negativo indica polaridade oposta à referência adotada, não uma “quantidade negativa de eletricidade”. As curvas são matemáticas e não foram medidas em uma instalação.
Variar não basta para ser alternada
Uma tensão que pulsa entre 0 V e +12 V muda de valor sem inverter sua polaridade. Isso não é a mesma forma de onda que a senoide simétrica do desenho. Portanto, “contínua” não deve ser entendido como garantia de um traço perfeitamente constante em toda situação. Ao interpretar uma especificação, confira se ela descreve valor constante, ondulação, componente contínua ou componente alternada. Não conclua compatibilidade de equipamentos só por reconhecer duas letras na etiqueta.
Período e frequência: conte o ciclo inteiro
O período T é o tempo para repetir um ciclo; a frequência f conta quantos ciclos ocorrem por segundo. Use f = 1/T, com T em segundos. Na nossa senoide, um ciclo vai de 0 a 20 ms, equivalentes a 0,020 s: f = 1/0,020 = 50 Hz. Entre 0 e 40 ms aparecem dois ciclos. Sair de zero, atingir o pico positivo e voltar a zero ocupa apenas meio ciclo desta onda. Não conte cada passagem por zero como um ciclo completo.
Pico, pico a pico e média não são sinônimos
Na senoide fictícia, o pico positivo é +12 V e o negativo é −12 V. A amplitude é 12 V; a excursão pico a pico é 24 V. A média ao longo de um ciclo completo é zero por simetria. Ainda assim, aplicar essa tensão ideal a um resistor ideal transfere energia para ele. Uma média algébrica nula não implica potência média nula: o cálculo de aquecimento depende do quadrado da tensão, e não apenas de sua média com sinal.
Valor eficaz: compare o efeito no mesmo resistor
O valor eficaz, ou RMS, é a raiz quadrada da média do quadrado da grandeza no intervalo considerado. Para sinais periódicos, use um ciclo completo ou um número inteiro de ciclos. Em um resistor ideal fixo, P média = Uef²/R [S2]. Para uma senoide pura de média zero, Uef = Upico/√2. Com pico de 12 V, obtemos aproximadamente 8,49 V eficazes. Para 12 V constantes, o valor eficaz é 12 V. O nome da grandeza e a hipótese da forma de onda fazem parte do resultado.
Mesmo pico não garante o mesmo valor eficaz
Compare a senoide de pico 12 V com uma onda quadrada ideal que alterna entre +12 V e −12 V, permanecendo metade do ciclo em cada nível. Na quadrada, o quadrado da tensão vale 144 V² durante o ciclo, fora dos instantes ideais de transição; o RMS é 12 V. Na senoide, o RMS é aproximadamente 8,49 V. Elas têm os mesmos extremos e médias nulas, mas diferentes valores eficazes. Dividir o pico por √2 em ambas produziria uma resposta errada para a quadrada.
A especificação do instrumento também importa
True RMS identifica uma característica de medição; não significa exatidão ilimitada para toda forma de onda. Faixa de frequência, fator de crista e demais limites do instrumento precisam ser respeitados, como explica a Fluke [S3]. Também importa se a função informa apenas a componente CA ou o RMS total incluindo CC. Um visor numérico isolado não descreve toda a onda. Este artigo ensina interpretação e contas no papel; não orienta medições em equipamentos ou redes energizadas.
Do aprendizado à demanda de engenharia
Antes de comparar dois valores, pergunte: são tensão ou corrente? Pico, média ou eficaz? Qual forma de onda e qual intervalo? Para um projeto real, reúna as especificações de alimentação, os documentos e a finalidade dos equipamentos. Os exemplos não definem compatibilidade, proteção ou segurança. Caso sua demanda envolva adaptação de alimentação ou ampliação de cargas, a engenharia precisa avaliar as condições específicas antes de indicar uma solução.
UM PASSO DE CADA VEZ
Três desafios para firmar o raciocínio
Faça uma previsão antes de calcular. Se precisar, abra a pista e tente novamente; a resposta comentada fica separada.
01 · Ler o gráfico
Duas passagens por zero são dois ciclos?
A senoide desenhada inicia em zero subindo, chega a +12 V, passa por zero descendo, chega a −12 V e retorna a zero subindo em 20 ms. Qual o período e qual a frequência?
Preciso de uma pista — desafio 1
Use dois pontos equivalentes da onda: zero subindo até o próximo zero subindo. Depois converta ms em segundos.
Conferir a resposta comentada — desafio 1
O período é 20 ms = 0,020 s e a frequência é 50 Hz. A passagem intermediária por zero ocorre após meio ciclo. Se você contou duas metades, só falta reuni-las para reconhecer o ciclo completo.
02 · Escolher a grandeza
Média zero significa que nada aquece?
Uma senoide pura de média zero tem pico de 20 V. Qual o valor eficaz? Ela tem o mesmo valor eficaz de uma tensão constante de 20 V?
Preciso de uma pista — desafio 2
Só para a senoide pura de média zero, divida o pico por √2. Para uma tensão constante, calcule o RMS diretamente a partir de um valor que não muda.
Conferir a resposta comentada — desafio 2
A senoide tem aproximadamente 14,14 V eficazes; a tensão constante tem 20 V eficazes. Não são iguais. Reconhecer que pico e eficaz respondem a perguntas diferentes é o avanço deste desafio.
03 · Comparar e justificar
Mesmo pico, mesma potência média?
No mesmo resistor ideal de 100 Ω, compare três tensões: A, 12 V constantes; B, senoide pura de pico 12 V e média zero; C, onda quadrada simétrica entre +12 V e −12 V. Encontre a potência média em cada caso.
Preciso de uma pista — desafio 3
Use P média = Uef²/R. Em A, Uef = 12 V. Em B, Uef² = 12²/2. Em C, a tensão ao quadrado vale 144 V² em todo o ciclo, exceto nos instantes ideais de transição.
Conferir a resposta comentada — desafio 3
A: 144/100 = 1,44 W. B: 72/100 = 0,72 W. C: 144/100 = 1,44 W. A e C têm a mesma potência média no resistor ideal, mesmo com formas de onda diferentes. B tem metade. Isso não comprova que as três fontes sejam intercambiáveis em um equipamento real: aqui comparamos apenas o efeito médio no resistor fixo.
Conseguiu explicar o caminho? Esse é o avanço. Se uma conta não fechou, volte aos nós e confira as unidades antes de tentar outra fórmula.
PAUSA PARA PENSAR
Uma senoide e uma onda quadrada simétrica com o mesmo pico têm sempre o mesmo RMS?
Conferir o raciocínio
Não. Para as ondas ideais do artigo, com pico 12 V, a senoide tem aproximadamente 8,49 V eficazes e a quadrada simétrica tem 12 V eficazes.
Usar uma fórmula de senoide em qualquer onda ou confundir média zero com potência média zero.
